产品概述 PRODUCT BRIEF
●XH系列重工况高压锂电专用车是杭叉几十年来基于电动叉车和内燃叉车的深刻理解，突破传统设计理念，首创专用架构，搭载新能源汽车电压平台，自主研发的全新系列产品。该系列产品突破人们对传统电动叉车的认知，在高效性、动力性、可靠性等方面超越了内燃叉车，重新诠释了新一代电动叉车。

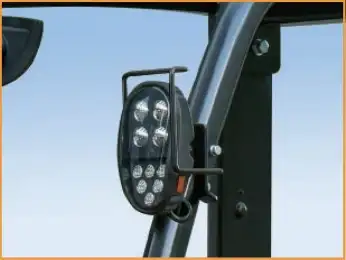

● 全车LED灯光系统,能耗减少95%,夜间视野更好，更安全。
● 电气系统高压互锁,实时绝缘监测,安全可靠

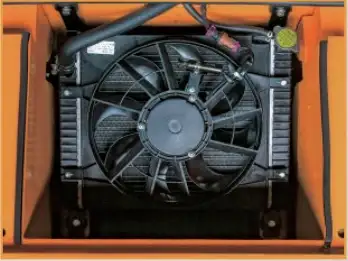

● 全车水冷系统，有效降低发热，提高系统稳定性，满足高强度长时间工作需求。
● 整车IPX4级防水、高压元器件IP67级防护,满足全天候工况要求，可适用于冷库、暴雨、积水路面。
● 标采用内燃车驱动桥、转向桥、轮胎，可满足高强度工况使用。

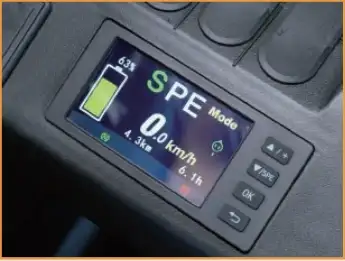

● 智能彩屏仪表,车辆状态实时掌控。
● 驱动和工作系统均采用车规级-永磁同步系统,功率密度高,节能15%-20%
产品简介 PRODUCT INTRODUCTION
时尚外观
● 沿袭XC锂电专用车经典外观风格，线条刚劲流畅，整车精致紧凑，整体时尚沉稳。
超长续航
●标配大容量锂电池，比普通低压80V/404Ah锂电容量大20%，可满足长续航要求
●标搭载317V汽车级高电压平台，整车电流更小，热损耗极低
快速充电
●标配超级快充技术，可1C充电，标配电池1小时即可充满。
●兼容电动汽车充电桩功能，充电更便捷。
内燃工况
●驱动和工作系统均采用汽车级-永磁同步系统，配合大速比减速箱，行驶速度、爬坡度和加速性能超越内燃车。

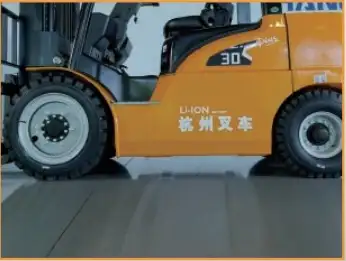

●采用内燃叉车的驱动桥、转向桥和轮胎，可满足高强度工况的使用需求。

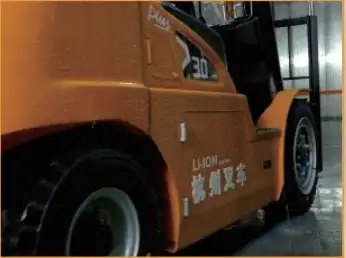

●满足全天候工况要求，可在冷库、暴雨、积水路面等恶劣工况下使用。
安全可靠
●整车采用覆盖件密闭设计，高防护等级无惧恶劣工作环境，安全可靠。
●电气系统配备高压互锁、绝缘检测，实现超越汽车级的安全保障。
维保便利

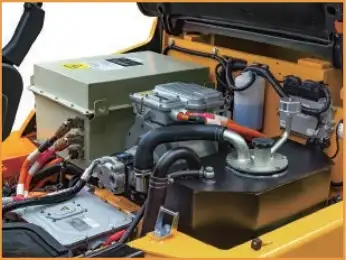

●机盖配备锁扣，补液及维护保养便利。
●水箱盖板免工具拆卸，清洁维保时可操作面大，方便快捷。
产品配置 PRODUCT CONFIGURATION
标准配置
● 多功能彩屏组合仪表
● 大型整体橡胶踏板垫
● LED组合前大灯，LED后组合三色尾灯
● 标准两级门架，货叉，货叉架及挡货架
● 铁制冲压机罩，铁制冲压侧板
● 冲压不锈钢上车踏板
● 防误触机构机罩气弹簧
● 防误触机构手刹车
● 集成式保险丝盒
● 国标充电枪口
● 倒车蜂鸣器
● 锂电PACK包
● 锂电PACK包带低温电加热系统
● 永磁交流牵引电机控制器二合一
● 永磁交流油泵电机控制器二合一
● 电源DC-DC二合一
● VCU控制器
● MSD维修开关
● 紧急断电开关
● 公里敌显示，工作时间显示
● 负荷传感转向系统
● 转弯降速功能
● 货叉下降到底缓冲
● SPE动力选择
● 电子水泵
● 电子风扇
● 散热器
● 膨胀水箱
● 两联多路阀
● 静音齿轮泵
● 工具盒，文件夹
● 牵引销
● 杭叉云智能管理系统
可选配置
● 着色实心环保无痕胎
● 实心胎
● 左右后视镜
● 倒车影像
● 前方/后方蓝光灯
● 后工作灯
● 锂电池专用充电机（泰坦或施能）
● 冷库车
● 倒车扶手（含喇叭按钮）
● OPS座椅感知功能
● 三联多路阀
● 四联多路阀
● 五联多路阀
● 指尖集成操纵系统，带人机工程扶手
● 加宽/加高挡货架
● 加宽货叉架
● 其他长货叉
● 货叉上升到顶缓冲
● 两级全自由门架
● 三级全自由门架
● 内置侧移器
● 其他规格属具
● 格拉默MSG531悬浮座椅
● 密码启动、刷卡启动
产品参数 PRODUCT PARAMETER
| 制造商 | 杭叉集团 |
|---|
| 产品型 号 | | CPD20-XY2G-SI24 | CPD25-XY2G-SI24 | CPD30-XY2G-SI24
| CPD35-XY2G-SI24 |
| 动力形式 | | 电动 | 电动 | 电动 | 电动 |
| 操作形式 | | 座驾式 | 座驾式 | 座驾式 | 座驾式 |
| 额定载重量 | Q (kg) | 2000 | 2500 | 3000
| 3500 |
额定载荷中心距 | c (mm) | 500 | 500 | 500 | 500 |
自重 | kg | 3670 | 3900
| 4570
| 4800
|
轮胎形式 | | 充气胎
| 充气胎
| 充气胎
| 充气胎
|
| 轮胎数量 (x =驱动轮) | | 2x/2 | 2x/2 | 2x/2 | 2x/2 |
| 门架前后倾角（前/后） | α/β(°) | 6/12 | 6/12 | 6/12 | 6/12 |
| 标配门架起升高度 | h3 (mm) | 3000 | 3000 | 3000 | 3000 |
| 总长（至货叉垂直面长度） | l2 (mm) | 2535 | 2535 | 2535 | 2535
|
| 总宽 | b1(mm) | 1195 | 1195
| 1225 | 1225 |
| 货叉尺寸（厚度*宽度*长度） | s/e/l (mm) | 40/122/1070 | 40/122/1070 | 45/122/1070 | 50/122/1070 |
| 最大行驶速度（满载/空载） | km/h | 21/21.5 | 21/21.5
| 21/21.5 | 21/21.5 |
| 最大起升速度（满载/空载） | mm/s | 620/660 | 620/660 | 445/525 | 445/525 |
| 下降速度（满载/空载） | mm/s | 410/420 | 410/420
| 415/450 | 415/450 |
| 行车制动（机械式、电子式、液压式） | | 液压式 | 液压式 | 液压式 | 液压式 |
| 驻车制动（机械式、电子式、液压式） | | 机械式 | 机械式
| 机械式
| 机械式 |
| 行走电机功率，S2 60 min工作制 | kW | 20AC | 20AC | 20AC | 20AC |
| 标配蓄电池电压/容量 | V/Ah | 309/125 | 309/125
| 309/125 | 309/125 |
| 行走控制形式 | | AC | AC | AC | AC |
| 属具提供压力 | MPa | 18.5 | 18.5
| 18.5 | 18.5 |
● 产品和规格，如因改进而有变更时，将不另行通知，以实物为准。
